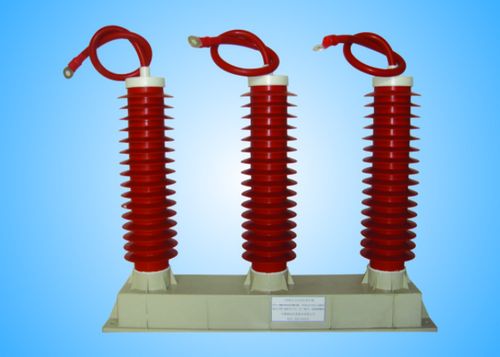

組合式過電壓保護RCGB
一、產品用途
組合式過電壓保護裝置( RCGB)是一種新型的過電壓保護器，它主要應用于發電、供電和企業的用電系統中，對電機、變壓器、開關、母線、電容器等電氣設備，對相間和相對地的過電壓，均能起到可靠的限。
二、產品結構/特點

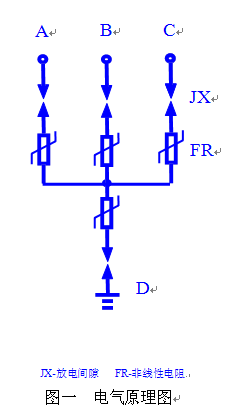

組合式過電壓保護裝置( RCGB)的電氣原理如圖一所示，圖中FR為高能容氧化鋅非線形電阻，JX為放電間隙，由于采用對稱結構，其中任意三個可分別接入A、B、C三相，另一個接地線。
全過電壓智能抑制裝置( RCGB)的主要特點：
1.通流容量大，適用范圍更廣；
2.采用四星形接法，可將相間、相地過電壓大大降低，保護的可靠性大為提高。
3.用氧化鋅非線性電阻和放電間隙的結構，使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零，氧化鋅電阻的非線性特性又使放電間隙動作后無續流，放電間隙不再承擔滅弧任務，提高了產品的使用壽命。
4.放電沖擊系數為1，在各種電壓波形下放電電壓值相等，不受各種操作過電壓波形影響。過電壓保護值準確，保護性能優良。
5.結構簡單、體積小、安裝方便。
三、型號說明
1.保護對象： B-變壓器、母線線路、開關 ；C-并聯補償電容器； A-電動機；L-電纜保護器,O-電機中性點；
2.使用環境：W為戶外型，無‘W’只適用于戶內；
3.附加功能：J型動作計數器
四、型號及技術參數
1 . 用于電動機、變壓器、開關、母線、線路、電容器等設備過電壓保護器。
表一中所列各型保護器相間與相對地有著同樣的過電壓保護水平 表一
|
型 號
|
保護
對象
|
保護器持續運行電壓
（KV）
r.m.s
|
保護對象
額定電壓
（KV）
r.m.s
|
工頻放電電壓
(不小于 )
（KV）
r.m.s
|
操作沖
擊電流
殘 壓
|
1.2/50沖擊放
電電壓
及殘壓
|
雷電沖
擊電流
殘 壓
|
2ms方波沖擊電 流
|
相間
距離
|
產品
高度
|
圖
號
|
|
(不大于)
（KV）crest
|
|
相地
|
允許范圍
|
100A
|
－
|
2.5KA
|
5KA
|
(A)
|
(mm)
|
|
RCGB-A-3.8
|
電
動
機
|
3.8
|
3.15
|
6.2
|
5.8～7.5
|
7
|
7.5
|
7.5
|
|
400/
600
|
131
|
210
|
3
|
|
RCGB-A-7.6
|
7.6
|
6.3
|
13.8
|
11.3～16.5
|
14
|
15
|
15
|
|
|
RCGB-A-12.7
|
12.7
|
10.5
|
17.5
|
15.5～22
|
23.1
|
31
|
31
|
|
210
|
|
RCGB-A-13.8
|
16.7
|
13.8
|
34.5
|
31～41.4
|
46.8
|
55
|
55
|
|
180
|
210
|
|
|
RCGB-A-15.75
|
19
|
15.75
|
39.3
|
35.3～47.2
|
53.3
|
62.5
|
62.5
|
|
240
|
360
|
|
|
RCGB-B-3.8
|
變
壓
器
開
關
母
線
電
容
|
3.8
|
3
|
7
|
6.3～8.4
|
10.2
|
12
|
|
12
|
400/
600
|
131
|
210
|
3
|
|
RCGB-B-7.6
|
7.6
|
6
|
15
|
13.5～18
|
20.4
|
24
|
|
24
|
210
|
|
RCGB-B-7.6/W
|
250
|
406
|
5
|
|
RCGB-B-12.7
|
12.7
|
10
|
25
|
22～31
|
33.8
|
40
|
|
40
|
131
|
210
|
3
|
|
RCGB-B-12.7/W
|
250
|
406
|
5
|
|
RCGB-B-42
|
42
|
35
|
73
|
63～90
|
105
|
119
|
|
119
|
310
|
550
|
4
|
|
RCGB-C-42/W
|
630
|
1150
|
6
|
2 .
電機中性點過壓保護器 表二
|
型 號
|
保護器持續
運行電壓
有效值（KV）
|
電機額定電壓
有效值
（KV）
|
雷電沖擊
電流殘壓
不大于（KV）
|
直流1mA
參考電壓
不小于（KV）
|
圖號
|
|
RCGB-0-3.15
|
2.13
|
3.15
|
6.0
|
3.4
|
2
|
|
RCGB-0-6.3
|
4.6
|
6.3
|
12.0
|
6.9
|
2
|
|
RCGB-0-10.5
|
7.6
|
10.5
|
19.0
|
11.3
|
2
|
3 . 電 3.電纜保護器 (主要用于高壓單芯電纜屏蔽層的過電壓保護)
表三
|
型 號
|
系統額定電壓
有效值（KV）
|
工頻耐受電壓
有效值（KV/S）
|
10KA雷電沖擊
電流殘壓
不大于（KV）
|
直流1mA
參考電壓
不小于（KV）
|
圖號
|
|
RCGB-L-35
|
35
|
5/4
|
13
|
6.5
|
2
|
|
RCGB-L-110
|
110
|
5/4
|
