組合式過電壓保護RCGB 組合式過電壓保護裝置( RCGB)是一種新型的過電壓保護器，它主要應用于發電、供電和企業的用電系統中，對電機、變壓器、開關、母線、電容器等電氣設備，對相間和相對地的過電壓，均能起到可靠的限。 二、產品結構/特點
組合式過電壓保護裝置( RCGB)的電氣原理如圖一所示，圖中FR為高能容氧化鋅非線形電阻，JX為放電間隙，由于采用對稱結構，其中任意三個可分別接入A、B、C三相，另一個接地線。 全過電壓智能抑制裝置( RCGB)的主要特點： 1.通流容量大，適用范圍更廣； 2.采用四星形接法，可將相間、相地過電壓大大降低，保護的可靠性大為提高。 3.用氧化鋅非線性電阻和放電間隙的結構，使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零，氧化鋅電阻的非線性特性又使放電間隙動作后無續流，放電間隙不再承擔滅弧任務，提高了產品的使用壽命。 4.放電沖擊系數為1，在各種電壓波形下放電電壓值相等，不受各種操作過電壓波形影響。過電壓保護值準確，保護性能優良。

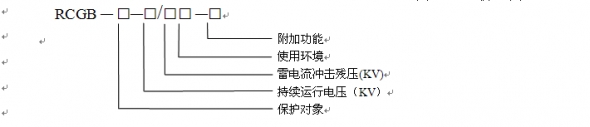

5.結構簡單、體積小、安裝方便。 1.保護對象： B-變壓器、母線線路、開關 ；C-并聯補償電容器； A-電動機；L-電纜保護器,O-電機中性點； 2.使用環境：W為戶外型，無‘W’只適用于戶內； 3.附加功能：J型動作計數器 四、型號及技術參數 1 . 用于電動機、變壓器、開關、母線、線路、電容器等設備過電壓保護器。 表一中所列各型保護器相間與相對地有著同樣的過電壓保護水平 表一
3 . 電 3.電纜保護器 (主要用于高壓單芯電纜屏蔽層的過電壓保護) 表三
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
