一、        概述

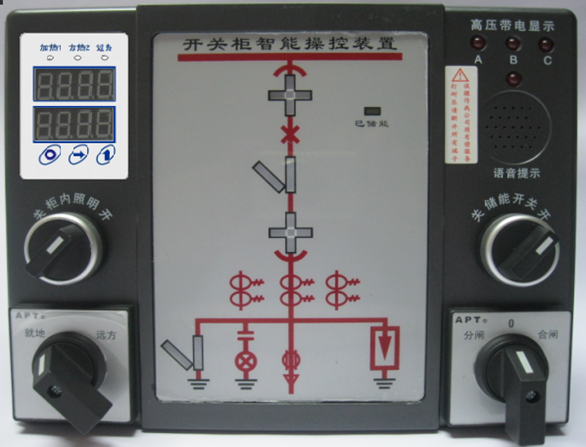

RCZK-2(95D)開關柜智能操控裝置，功能強大、用于0.4KV-35kV 戶內開關柜，取代現有的一次回路模擬圖、溫濕度控制器，高壓帶電閉鎖裝置，全功能語音防誤提示和告警，配有合閘、分閘、儲能、遠方/就地、照明開關。高亮度LED顯示器，顯示當前溫度、濕度值?？蛇xRS485通訊接口，通訊協議為MODBUS通訊協議或其它指定通訊協議(選配)。適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。同時本裝置外觀精致，美觀、簡化、美化了開關柜面板，有效地提升開關柜品質。

二、技術指標

工作電源:：AC85～265V/DC110～300V

     工作環境溫度：－20℃～＋70℃

工作環境濕度：≤95％RH

     溫度測量范圍：－20℃～＋80℃

     濕度測量范圍：20％-99％RH

加熱輸出口：有源輸出

報警輸出口：無源輸出

閉鎖輸出口：無源輸出

介質強度：≥AC2000V

絕緣性能：≥100MΩ

溫度精度：≤±1℃

濕度精度：≤±2％RH

動態閃爍頻率：1次/秒

RS485通訊距離：≤1200米

開關量輸入端子和LED數碼顯示關聯關系：動態配置

抗電磁干擾性能：符合IEC255－22的標準規定

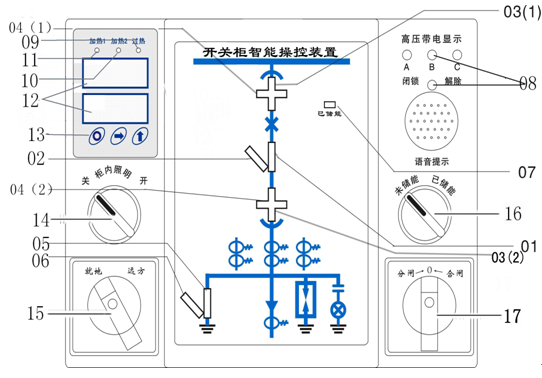

三、模擬顯示部分與功能（注：此面膜圖為常規面膜圖、具體面膜圖以實物為準）

01斷路器合指示                     10加熱2指示

        02斷路器分指示                     11加熱1指示

03（1）、03（2）工作位置指示         12數碼管顯示

04（1）、04（2）試驗位置指示         13操作按鍵

05接地開關合指示                   14照明開關

06接地開關分指示                   15就地/遠方轉換

07儲能指示                         16儲能開關

08帶電顯示及閉鎖                   17分/合閘轉換開關

09 過熱指示

3.1、斷路器狀態顯示

斷路器合閘并且分閘回路完好時，紅色01模擬條發光；

斷路器分閘并且合閘回路完好時，綠色02模擬條發光。

3.2、手車位置顯示

無源觸點輸入，工作位置觸點閉合時，紅色03①、03②垂直模擬條發光，顯示斷路器位于工作位置。

試驗位置觸點閉合時，綠色04①、04②水平模擬條發光，顯示斷路器位于試驗位置。

手車位于試驗位置與工作位置之間時，發光條03①、03②和04①、04②同時閃爍。

手車移出開關柜時，紅色03①、03②和綠色04①、04②發光條均不發光，表示手車已斷電。

3.3、接地開關位置顯示

無源觸點輸入閉合，紅色05 垂直模擬條發光，顯示接地開關合閘；

無源觸點輸入斷開，綠色06 斜向模擬條發光，顯示接地開關分閘。

3.4、彈簧儲能顯示

無源觸點閉合，黃色07 指示燈發光，顯示斷路器已儲能。

3.5、帶電顯示及閉鎖功能

1、LED啟輝電壓（kV）：額定相電壓×（0.15～0.65）。

2、閉鎖啟控電壓（kV）：額定相電壓 ×0.65。

3、當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。

3.6、自動加熱除濕控制

可帶2路溫濕度傳感器，并且用戶可根據需要在出廠時設定加熱/除濕/排風輸出的上下限值。當環境濕度大于所設定濕度的上限值或環境溫度小于所設定溫度的下限值時，啟動加熱；當環境濕度小于所設定濕度的下限值且環境溫度大于所設定溫度的上限值時，停止加熱；

當環境溫度≥50℃時，無條件停止加熱，防止過熱損傷，過熱指示燈亮、報警輸出觸點閉合。

3.7、智能語音防誤提示功能

1、當斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?span>

2、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。

3、斷路器合閘狀態、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲?、?qǐng)分接地開關”。

4、當柜體主回路送電時，語音提示“本回路已帶電”。

3.8、開關轉換功能

裝置面板上設有分閘/合閘轉換開關（或按鈕）、遠方/就地轉換開關、儲能開關等操作開關，方便用戶操作。

3.9、溫濕度傳感器斷線報警功能

當溫濕度傳感器的連接線沒有接觸好或沒插上時溫度就會顯示- -；濕度也會顯示- -。

3.10、通訊功能

RS485接口，通信波特率可設置為1200bps～9600bps；可用于讀取裝置數據和參數。

3.11、溫濕度顯示

數據顯示屏將顯示測量到的數據。按一次鍵向下翻動一屏，到最后一屏后自動返回第一屏。開關柜智能操控裝置出廠設定自動循環顯示，默認為8秒翻動一屏。
四、安裝方式

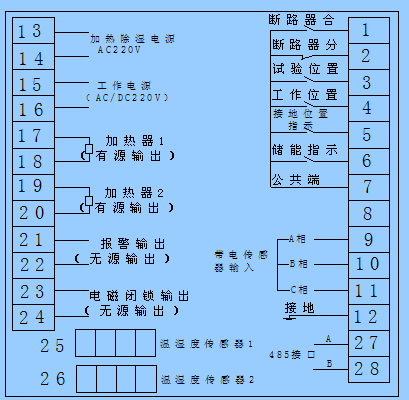

五、電氣接線圖(此圖為常規端子圖、具體端子圖以實物為準)





附表：常見故障排除

常見問題	原因分析	簡單解決方法
加電源后設備無顯示	電源未加到設備上	檢查裝置工作電源兩端子上是否加入了正確工作電壓； 檢查控制電源保險是否被燒毀。
沒有狀態顯示		檢查裝置1-7號端子是否插好，若已經插好用短接線分別短接后面公共端子短接1-6端子。
開關量不變化	開關量動作電壓不準確	檢查外部節點類型是否與設備額定參數匹配； 檢查外部接線是否正確。
	沒有接收到控制命令	檢查通訊線路是否正確。
無法通訊	設備通訊地址不正確	檢查設備地址是否與定義一致。
	設備波特率不正確	檢查設備通訊的波特率是否與定義一致。
	通訊線路中斷	檢查通訊電纜是否斷開。



產品選型表

	93	94	95	95D	96-N	97（C1）	98	99(C2)
動態模擬圖	√	√	√	√	√	√	√	√
分合閘、接地狀態顯示	√	√	√	√	√	√	√	√
彈簧儲能動態顯示	√	√	√	√	√	√	√	√
帶電顯示及閉鎖	√	√	√	√	√	√	√	√
溫濕度控制	√	√	√	√	√	√	√	√
溫濕度顯示			√	√	√	√	√	√
語音防誤提示				√	√	√	√	√
帶電語音提示				√	√	√	√	√
驗電					選配	選配	選配	選配
人體紅外感應功能					√	√	√	√
分合閘等開關				√	√	√	√	√
主回路電力參數測量							√	√
電氣接點在線測溫						√		√
4～20mA模擬量輸出					選配	選配	選配	選配
RS485接口		√	√	√	√	√	√	√
顯示方式			LED		LCD
開孔尺寸	220×165				249×173
