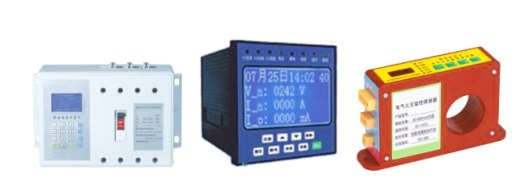

電氣火災監控系統是我公司綜合采用國際先進技術設計，研發的新型電氣火災監控報警 系統,系統主要由電氣火災監控圖形軟件 RCHZ 電氣火災監控設備，RCHZ 各系列剩余電流 瞄探測器及測 I 溫傳感器等產品構成。

系統通過對配電回路和用電的漏電、過電流、溫升等火災危險參數實施監控和管理,從 而達到預防電氣火災的發生。

電氣火災監控系統是采用嵌入計算技術、剩余電流檢測支術、溫度檢測技術,通過現場 總線通訊方式組成的電氣火災監控系統.具有結構簡單、安裝方便、可靠性強、 適應性廣的 優點，所有技術指標全部滿足并優于 GB14287-2005 國家標準的要求。本系統產品廣泛應用 于小區樓房、醫院、圖書常、機房、集貿商場、公眾文化娛樂場所、 餐廳旅社、集體宿舍、學校、文物保護單位、工廠車間、 普通倉庫等區域用電的安全防火保護。

二、     設計應用

電氣火災監控設備

滿足國家標準 GB14287(電氣火災監控系統）第一部分：（電氣火災監控設備）型號：RCHZ， 容量 512 個單元，通過總線監控和管理每臺 RCHZ 各系列監控器。

電氣火災監控探測器

滿足國家標準 GB14287（電氣火災監控系統）第二部分：（剩余電流火災監控探測器）或 （第三部分測溫式電氣火災監控探測器）型號：監控探測 RCHZ 為獨立式監控探測器，可 單獨使用，也可通過 CAN 總線接受監控中心主機 RCHZ 的控制與管理。

安裝：A、配電箱（柜）內部安裝；B、配電箱（柜）外部安裝；C、配電箱（柜）廠家成 套形式等。

傳感器 CT/SCT/PT 專為 RCHZ 監控探測器配套使用。

通信傳輸線路

傳輸介質：通訊距離小于 500m 可采用雙絞線，推薦使用屏蔽雙絞線；按消防管理要求敷設。 輔助材料：總線短路隔離器（宜高置），中繼器、分支器、具體根據現場實際情況配置。

三、    工作條件和安裝條件

1. 使用場所：適用于建筑物內無粉塵及導電粉塵，無腐蝕物，易燃易爆氣體，無雨雪 侵襲的地方；

2. 海拔：海拔高度≤3000 米（海拔高度大于 3000 米時需降容使用，即降低額定電流） 3. 使用環境：-10°至+70°，日均最高溫度≤35℃；相對濕度≤90%

4. 安裝條件：

A. 產品使用安裝地點的外磁場干擾，任何方向的磁場強度應不超過地磁場的 5 倍，遠距離通訊線附近無強電磁干擾；

B. 產品安裝位置應無強烈陽光直射，即避免液晶顯示器受強烈陽光照射而損 壞；

C. 產品要求安裝在通風散熱良好的環境下使用。

四、性能和特點

●智能監控 ●漏電保護

●防火報警 ●中文顯示

●消防聯網 ●低功耗率

●遠程監控 ●寬工作電壓

●接口控制 ●多重保護
