一、概述

RC-610系列數字式微機保護裝置適用于10kV 及以下小電流/小電阻接地系統，集保護、控制、通信、監視等功能。裝置運用元件可編程設計思想減少了維護工作量和備品備件，其能靈活地滿足多種應用場合需求，是傳統電磁式繼電保護最理想的替代產品。

1.1 主要特點

◆ 采用高性能32位數字信號處理器（DSP），提供強大的運算處理能力，

電路設計精潔，配備工業級元件，保障裝置穩定可靠運行。

◆ 特有的元件級-工程級-用戶級三級編程模式，元件類型現場可設定。開關量輸入、繼電器輸出可編程。

◆ 高速、高精度交流信號測量，采樣頻率達1600Hz。在毫秒級完成多個交流信號FFT計算。取樣數值有數字化校正，并能有效抑制噪聲與偏移。

◆ 強大的矢量化計算方法，可得到多種派生交流信號特征。

◆ 能夠連續記錄 30 次事件，具有故障時間、類型、峰值的保護動作全事件記錄。

◆ 采用圖形液晶顯示屏（128x64）, 圖形、圖標和全中文顯示。

◆ 主要信號回路配有電磁干擾吸收元件，可滿足惡劣電磁環境下的工作環境。

◆ 增強的MODBUS通信接口，除正常數據之外，還可傳輸實時波形、矢量數據等。

◆ 完善的自檢功能，包括整定參數，記錄，操作回路，電流、電壓回路等異常監視。

◆ 全封閉薄型金屬機箱，防水、防塵，并具有很強的抗靜電、電磁干擾能力；即可分布式就地安裝在開關柜上，也可集中組屏。

◆ 表面貼工藝，重要器件（如電源模塊、互感器、繼電器、液晶顯示器、接線端子等）均采用國內外知名企業的成熟產品，保證裝置平均無故障時間大于100,000 小時。

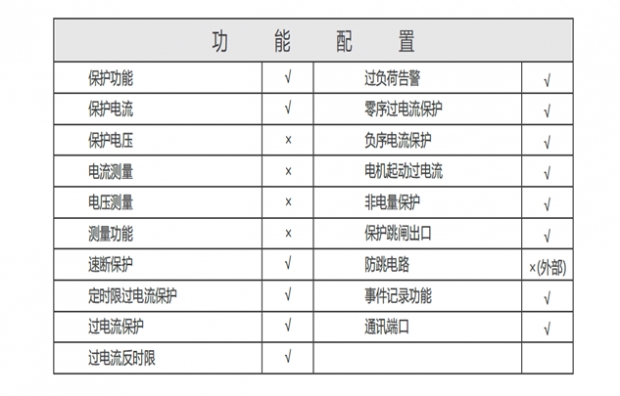

1.2裝置功能配置

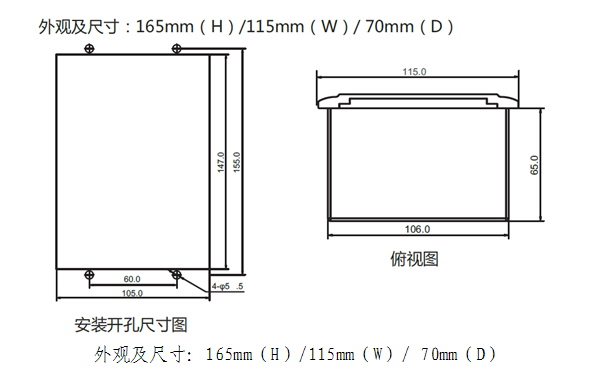

1.3 裝置開孔尺寸及端子定義圖



二、技 術 參 數



2.6 電磁兼容性能

能承受GB/T14598.14-1998(idt IEC255-22-2)標準規定的嚴酷等級III的靜電放電試驗。

能承受GB/T14598. 9-1995(idt IEC255-22-2)標準規定的嚴酷等級III的輻射電磁場干擾試驗。

能承受GB/T14598. 9-1995(idt IEC255-22-2)標準規定的嚴酷等級III的1MHz脈沖群干擾試驗。

能承受GB/T14598.13-1995(idt IEC255-22-3)標準規定的嚴酷等級III的快速瞬變干擾試驗。

能承受IEC61000-4-5標準III級,開路試驗電壓2KV的雷擊浪涌干擾試驗。

2.7 機械性能

能承受GB/T7261中16.3規定的嚴酷等級為Ⅰ級的振動耐久能力試驗

能承受GB/T7261中17.5規定的嚴酷等級為Ⅰ級的沖擊耐久能力試驗?zāi)艹惺蹽B/T7261中第18章規定的嚴酷等級為Ⅰ級的碰撞試驗。

三、基本操作及使用

3.1 面板功能區介紹

RC-610系列微機保護裝置面板由三部分組成，1塊128*64圖形點陣液晶、5個指示燈及7個操作按紐組成。

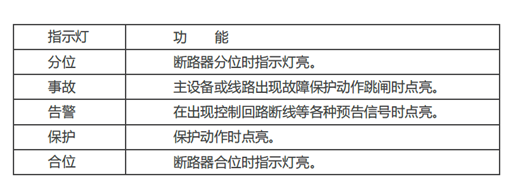

3.1.1 狀態指示燈

狀態指示燈由5個指示燈組成，各燈功能如下：

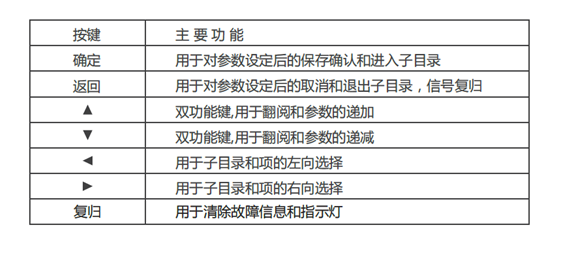

3.1.2 操作鍵盤

鍵盤由6 個鍵組成，各鍵功能如下：



3.2 菜單界面介紹

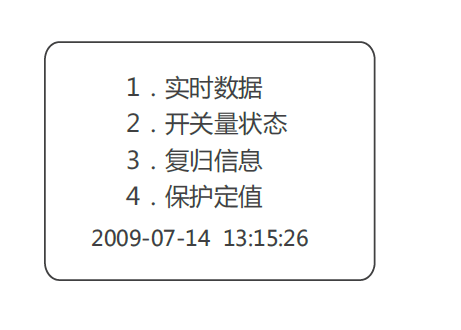

3.2.1 顯示主界面

主菜單內容如下：

1. 實時數據　2. 開關量狀態　3. 復歸信息

4. 保護定值　5. 傳動調試　　6. 事件記錄7. 時間設置　8. 開關量設置　9. 一次數據



進入各子菜單的操作方法：用'▲' '▼'鍵上下移動光標，

按“確認”鍵進入子菜單界面。



解釋：B7表示：外端子B-70#表示：“保護設置”菜單里的第0號保護元件,為速斷電流保護。

3.2.2 事故告警自動彈界面

在發生事故或者告警時,自動顯示告警提示界面，按返回鍵退出

3.2.3 “實時數據”子菜單界面顯示

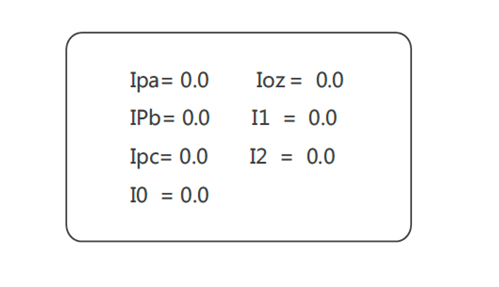

進入“實時數據”菜單項，界面如圖所示。

該菜單項依次顯示二次值有：保護電流（Ipa，Ipb，Ipc）、零序電流（Io）、計算零序電流（Ioz）、正序電流（I1），負序電流（I2）。

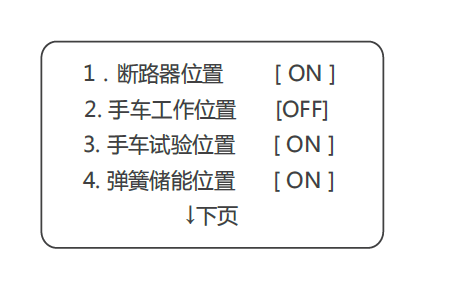

3.2.4“開關量狀態”子菜單界面顯示

裝置共有6路開入量，分別對應B3-B8，如下圖所示：

[ON] 表示對應的開入量閉合[OFF] 為表示對應開入量斷開

如果需要對開入量的名稱進行修改，可進入“開關量設置”菜單，進入菜單后輸入正確密碼即可修改，修改完成后需保存。



B5-B8四路開入量可進行告警或跳閘關聯設置，具體設置可進入“保護定值”子菜單的10-13屏，界面如圖所示：

圖中各參數意義如下：

非電量保護： 保護名稱[告警]： 關聯的動作外接端子： 外部第6個開入量開入延時： 延時動作時間



3.2.5“復歸信息”子菜單界面顯示

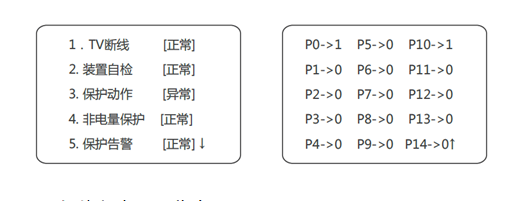

當面板上的“告警”或“事故”燈亮起時，依照以下步驟查找告警源并做相應處理：參看第一個界面是否有[異常]，如果異常項為3、4、5項，再下翻至下一頁查看為哪一個保護元件動作，如下面右圖所示，P0-P14對應保護設置中的15個保護元件，指示為“1”表示為動作元件：

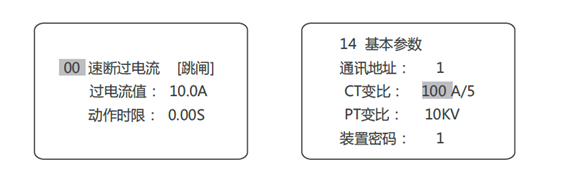

3.2.6 “保護定值”子菜單界面顯示

在該菜單頂中共設有15項子界面，其中前14項（0-13）為保護元件，最合一項為裝置的基本參數設置。



【注意】該界面是保護裝置重要信息，須謹慎設定！??！

3.2.6.1.元件選擇 ：

位于界面的左上角的數字為元件序號，取值為 0-14，當光標停留在該數字上時，可用'▲' '▼'鍵來改變序號選擇所需編輯的元件， 光標可用' ' ' '鍵來移動。

0-9 交流保護元件，有過流保護等18種保護類型。10-13 非電量保護，可實現開入量關聯跳閘，告警信號。14 基本參數，用于通訊站號、電壓變比、電流變比、密碼等參數設置。

3.2.6.2. 定值設置：

當選擇好元件后，可移動光標到需修改的子項上，用'▲' '▼' 鍵進行修改，當全部參數修改完成后，按“確定”鍵并輸入密碼進行保存。注意：保護元件不采用的必須將右上角的動作選項設為 “退出”。

3.2.6.3. 基本參數設置

基本參數設置位于本菜單的最后一項，各參數設置方法同上，各參數的意義如下：

“CT變比”：輸入電流互感器的一次額定值，如100/5的互感器，輸入100?！癙T變比”： 輸入電壓互感器一次額定值，如10KV/100V的互感器，輸入10。“裝置密碼”：在未輸入正確密碼時本項數字被＊＊＊＊掩蓋，出現有效數字，表明口令輸入正確，出廠口令為“1”。

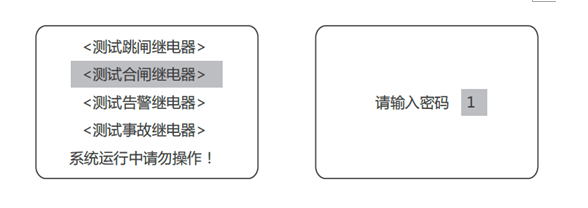

3.2.7 “傳動調試”子菜單界面顯示



操作方法：本界面必須輸入口令后方能進入，用'▲' '▼'鍵移動光標到需測試的繼電器上，按“確認”鍵，彈出密碼輸入框，如果密碼正確，繼電器動作并且返回調試菜單。

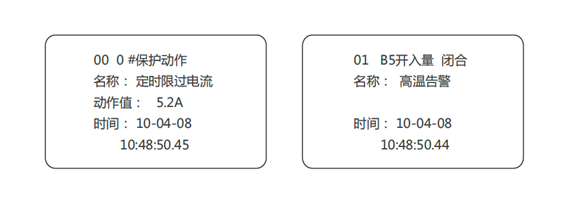

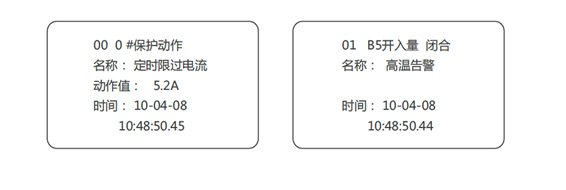

3.2.8 “事件記錄”子菜單界面顯示

事件記錄包括時間、 序號、事件類型和詳情信息用'▲' '▼' 鍵鍵查看各事件記錄，序號越小，事件發生的時間越近，0號為最近的一次事件



3.2.9 “時間設置”子菜單界面顯示

操作方法：用' ' ' '鍵移動光標到需修改項上，用 '▲' '▼'鍵進行修改，確認無誤后按“確定”鍵返回，修改的時間生效。



3.2.10“開關量設置”子菜單界面顯示



操作方法：用' ' ' '鍵移動光標到需修改項上，用 '▲' '▼'鍵進行名稱修改，修改完成后按“確定”鍵并輸入口令進行保存。

3.2.11 “一次測量數據”子菜單界面顯示

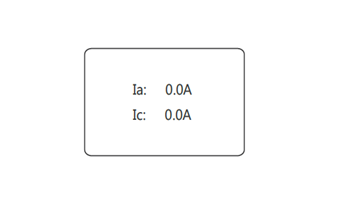

進入“一次測量數據”菜單項，界面如圖所示。

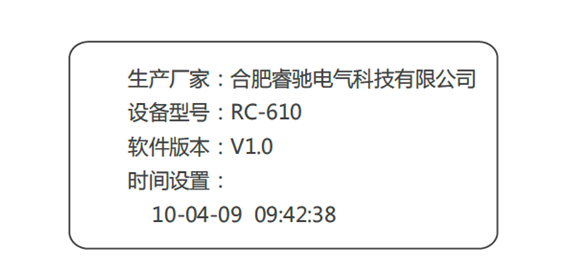

分別依次顯示一次測量電流（Ia，Ic）。生產廠家：合肥睿馳電氣科技有限公司設備型號：RC-610軟件版本：V1.0時間設置：10-04-09 09:42:38

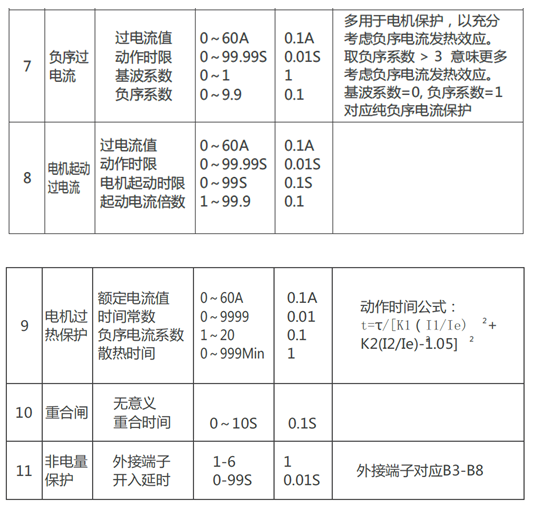

4.1 保護元件清單







4.2 保護邏輯圖

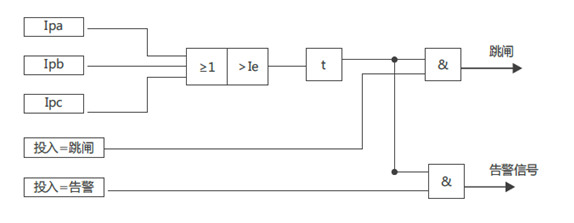

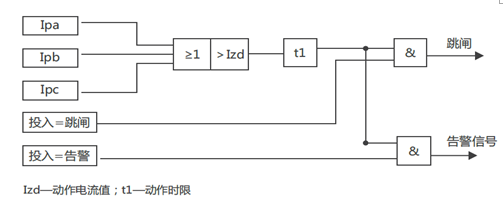

4.2.1定時限過電流

工作原理：任一相電流大于整定值時，經過給定的時限延時后保護跳閘或告警。將三個定時限過電流保護元件設置成不同的時限就可構成三段式過電流保護，時限設為0時構成電流速斷保護。如果與告警信號繼電器進行關聯，在滿足動作條件后，報警繼電器出口同時動作。



4.2.2一般反時限過電流

工作原理：

該保護主要用于變壓器和電機，當任一相電流大于額定工作電流時，保護啟動，經Tfs延時后動作，其中Tfs為標準反時限曲線，公式為：T=0.14τ/[（I/Ie） 0.02 -1]t：保護動作時間； τ：反時限時間常數Ie：額定工作電流，為了使電機或變壓器有一定的過載能力，Ie設定可適當提高，如設為1.05倍的額定電流。I：回路實際電流值。



I：回路實際電流值。2）動作邏輯



t—根據反時限函數計算得到的動作時間； Ie—設備的額定電流

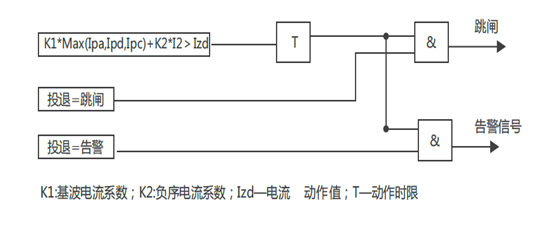

4.2.3負序過電流

工作原理：

該保護主要用于電動機保護，當電動機電流不對稱時，會出現較大的負序電流，而負序電流將在轉子中產生2倍的工頻電流，使轉子發熱大大增加，危及電動機的安全運行。在保護出口投入時，當電動機三相電流有較大不對稱，出現負序電流高于整定負序電流并且超過整定時限時，保護出口動作。帶比例調整的定時限負序過流保護可作為匝間短路、反相、斷相等故障的主保護，還可作為不對稱短路時的后備。

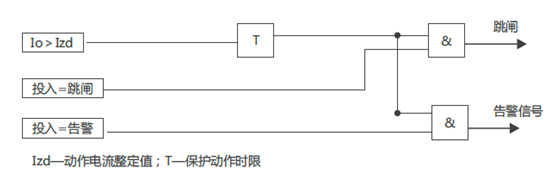

4.2.4定時限零序過電流

工作原理

該保護準對中性點不接地系統（經消弧線圈接地），零序電流回路額定電流為1A；

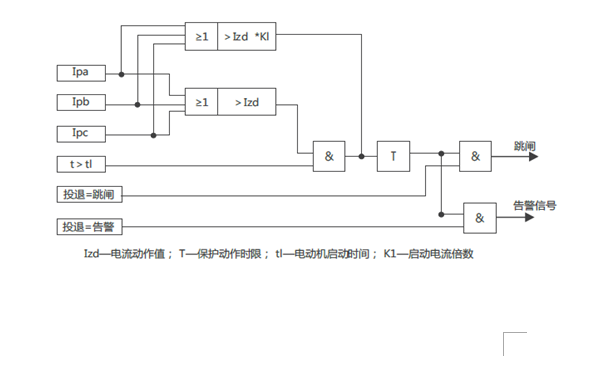

4.2.5 電機起動過程過電流保護

工作原理

電動機啟動時有較大的啟動電流，為了更可靠的保護電動機，特設了參數1（啟動時間）和參數2（啟動中的上調倍數）用來躲過電動機的正常啟動電流，電動機啟動時，參數1（啟動時間）計時開始，啟動時間內的保護電流等于整定電流值乘以參數2（啟動中的上調倍數），超過啟動時間后自動恢復到定時限過流保護（I >）；這樣，既可有效防止啟動過程中因啟動電流過大引起的誤動作，同時還能保證正常運行中保護有較高的靈敏度。電動機啟動超過啟動時間后任一相電流沒有超過整定電流值為正常啟動。



4.2.8 三相一次重合閘

本重合閘方式采用保護啟動方式，在每個跳閘保護元件中均有 “重合”設置選項；當檢測到投入的保護動作后且已選擇啟動重合閘，重合閘自動投入計時開始，在設定的時限內未出現異常后，進行重合。當重合于故障線路時，如果啟動重合閘的保護為合閘后加速保護，則瞬時跳閘；其它保護啟動的重合閘則按其所整定的時限跳閘。

五、注意事項

5.1 通電前檢查

1、核對保護裝置背面的產品銘牌中的工作電壓、控制電源、交流電流、電壓額定值等參數是否與訂貨單一致，如果不一致請與本公司聯系。

2、裝置的接地線必須可靠接入開關柜的接地線，不允許將開關柜前面板與柜體的連接軸作為接地連接，并且接地線必須滿足低阻抗要求（小于1歐姆）。

5.2 投運檢查及說明

1、檢查裝置各電纜及背后端子是否連接固定可靠。

2、通電后液晶和指示燈顯示是否正常。

3、開入量輸入檢查：進入“開關量狀態”菜單、按設計圖紙對實際接入的開關量逐一進行變位試驗，檢查畫面顯示與實際狀態是否一致。

4、開出量：菜單中傳動各繼電器動作是否正確。

5、模擬量輸入檢查：從開關柜（PK屏）的交流電流（5A）、電壓（57.7V）

輸入端加入額定值，進入“開關量狀態”菜單、按設計圖紙對實際接入的開關量逐一進行變位試驗，檢查畫面顯示與實際狀態是否一致。

6、第一次運行產品時，必須進行相關定值整定才能確保保護裝置正常運行。

7、保護定值按電力調度定值整定通知單整定，定值單所有保護定值整定好后，核對無誤后存檔。（未要求的保護項目設定退出）。

5.3 常見問題解決

問題1：斷路器已經合上閘，微機面板仍顯示分位。

答：微機分合位指示燈與開入量1（B-3）有關。

1、確認斷路器輔助開接點一端接B-3，另外一端接-KM。

2、斷路器在合位時，用萬用表測量B-3跟B-9正常有AC/DC220的電壓。

3、直接在B-3跟B-9上加AC/DC220，微機指示燈顯示合位。

問題2：保護裝置發生故障跳閘或者告警時如何查看。

答：可在“事件記錄”屏中查詢故障或者告警信息，30條事件記錄，第0條為最新記錄，第29條為最舊，每條記錄都詳細記錄了時間、故障類型、故障值。

問題3：保護裝置發生故障跳閘或者告警時如何復歸。

答：操作進入“復歸信息”菜單，查詢哪個保護動作或告警，從“復歸信息”中退出主菜單即可復歸故障信息。

問題4：保護裝置出廠密碼是多少。

保護裝置出廠密碼為“1”，用戶如對保護裝置密碼進行修改，應妥善保管，以免遺忘。

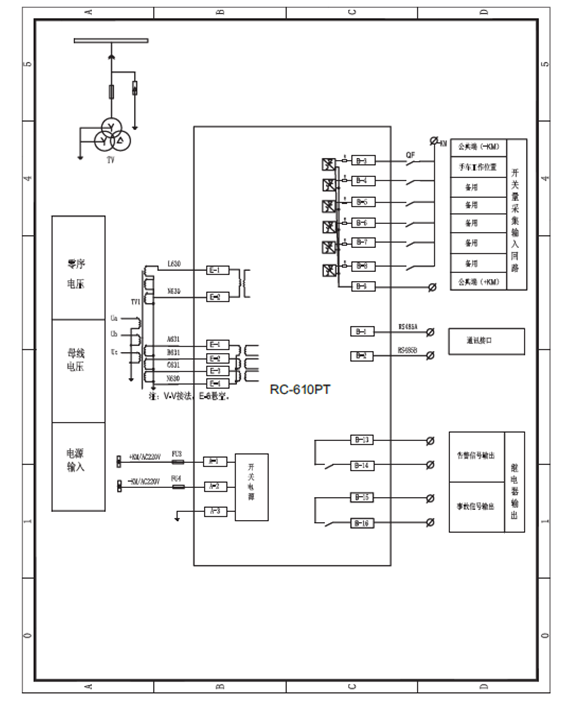

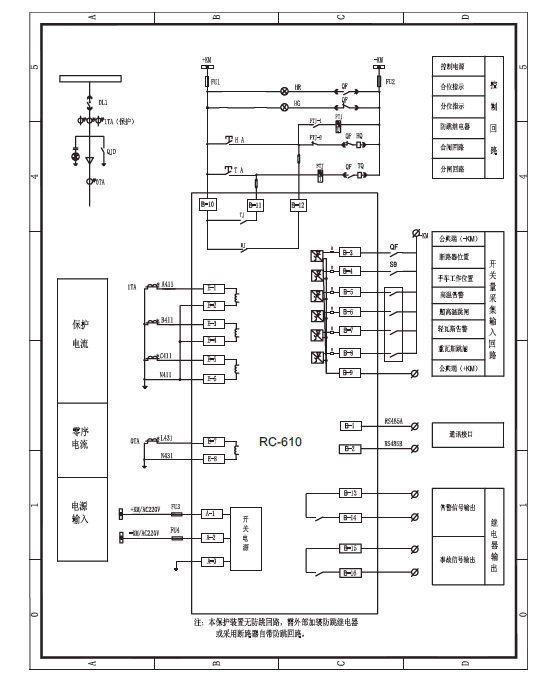

六、典型原理接線圖
