液晶顯示開關柜智能操控裝置

RCZK-1

一、 概述---------------------------------------------------------------1

1、 前言-----------------------------------------------------------1

2、 裝置正面效果圖---------------------------------------------2

3、 技術指標---------------------------- -------------------------3

二、 操作說明----------------- ----------------------------------------4

1、 模擬顯示---------------------- -------------------------------4

2、 溫濕度功能------------------------------ --------------------7

3、 語音提示功能-------------------------- ---------------------8

4、 人體感應功能------------------------- ----------------------8

5、 柜內照明功能------------------------- ----------------------8

6、 操作開關------------------------------ ------------- ---------8

7、 液晶顯示----------------------------------------- -----------9

三、 安裝尺寸----------------------------------------11

四、 使用環境--------------------------------------------------------12

五、 接線圖-----------------------------------------------------------13

六、 通信規約--------------------------------------------------------14

一、概述

1、前言

首先非常感謝您選擇我公司的產品。

本產品根據國家電力行業“五防”的要求開發。廣泛適用于3-35KV戶內各類高壓開關柜。具有如下功能：

* 一次動態模擬圖顯示；

* 液晶顯示

* 儲能指示；

* 高壓帶電顯示及閉鎖；

* 環境溫濕度數字控制；

* 加熱斷線過流報警；

* 柜內照明；

* 分合閘、儲能、遠方/就地操作旋鈕。

* RS485通訊接口；

* 智能語音防誤報警；

* 人體感應功能；

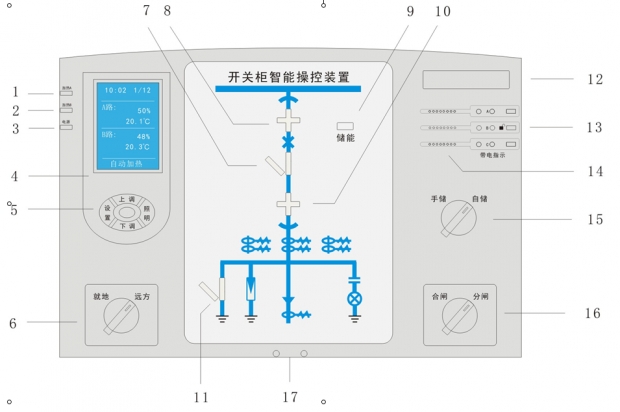

2、裝置正面效果圖

1、加熱A指示,如果加熱A啟動,則此指示燈點亮；

2、加熱B指示,如果加熱B啟動,則此指示燈點亮；

3、加熱報警燈；

4、液晶顯示；

5、按鍵；

6、遠方/就地轉換開關；

7、斷路器分/合指示；

8、試驗/工作位置指示1；

9、儲能指示，如果儲能正常則此指示燈點亮；

10、試驗/工作位置指示2；

11、接地開關分/合指示；

12、型號；

13、帶電指示以及閉鎖指示；

14、喇叭，用于語音提示播報；

15、儲能開關；

16、分合閘開關；

17、人體感應窗口；

3、技術指標

1) 電氣參數

工作電壓:AC/DC 220V；

功耗：5W；

絕緣：大于100兆歐；

 2) 溫度測量

范圍：-55℃----125℃;

精度:+-0.5℃;

 4) 濕度測量

范圍：0%----100%;

精度:+-3%;

 5) 人體接近感應時間:小于2秒;

二、操作說明

1、模擬顯示

1) 斷路器狀態顯示

斷路器合閘且分閘接點正常時,紅色合閘指示燈亮:

斷路器分閘且合閘接點正常時,綠色的分閘指示燈亮:

2) 手車位置顯示

工作位置接點閉合時,紅色的垂直手車工作位置指示燈亮：

試驗位置接點閉合時,綠色的水平手車試驗位置指示燈亮:

手車位于工作位置和試驗位置之間時，紅色的垂直手車工

作位置指示燈和綠色的水平手車試驗位置燈同時閃爍:

手車移出開關柜時,垂直手車工作位置指示燈和水平手

車試驗位置燈均熄滅:

3) 接地開關位置顯示

接地開關無源接點輸入閉合時,紅色的垂直接地開關位

置指示燈亮表示接地開關處于合閘狀態:

接地開關無源接點輸入分開時,率色的斜向接地開關位置

指示燈亮表示接地開關處于分閘狀態:

4) 彈簧儲能顯示

 彈簧儲能無源接點輸入閉合時,儲能指示燈亮:

彈簧儲能無源接點輸入分開時,儲能指示燈滅:

 5) 高壓帶電顯示

ABC三相中有帶電相的時候，對應的高壓帶電指示燈亮，

  ABC三相啟輝電壓:額定相電壓*（0.15-0.65）；

  ABC三相閉鎖電壓:額定相電壓*（0.15-0.65）；

如果三相帶電指示燈都不亮,則本裝置的閉鎖解除指示燈

  亮,閉鎖輸出端子常閉,電磁閉鎖回路接通。如果有至少一

  相帶電，則閉鎖解除指示燈不亮，閉鎖輸出端子常開，電

磁閉鎖回路斷開。

2、溫濕度功能

1) 可選配一或兩路溫濕度傳感器;

2) 通過操作按鍵選擇手動溫濕度控制還是自動

溫濕度控制功能,詳見液晶顯示章節。

3) 自動模式:

* 液晶屏顯示:自動加熱;

* 環境濕度大于“濕度上限”值或環境溫度小于“溫度下限值”時啟動加熱，加熱接點閉合，加熱指示燈亮。加熱到濕度小于“濕度下限”或溫度大于“溫度上限”時，停止加熱，加熱接點斷開，加熱指示燈滅；

   * 連續加熱一個小時后，停止一小時。然后根據條 件判斷是否繼續加熱；

* 環境溫度大于40℃，無條件停止加熱；

* 環境溫度大于“溫度上限”時，啟動排風，排風接點閉合，排風到“溫度下限”停止排風。排風輸出端接點斷開；

* 用戶可設置溫濕度的上下限；

4) 手動模式:

* 液晶屏顯示:手動加熱;

* 通過按鍵強制加熱,當啟動加熱一個小時后,停止一小時,然后根據條件判斷是否繼續加熱;

* 環境溫度大于40℃，無條件停止加熱；

5) 禁止模式:

* 此模式下,系統無條件禁止加熱;

3、語音功能

1) 當斷路器處于合閘狀態,而手車還處于試驗位置與工作位置之間時,合閘指示燈以及手車位置指示燈閃爍,同時語音提示“請分斷路器”，語音提示時間小于30秒。

2) 手車還處于試驗位置與工作位置之間時,如果接地開關誤被強制合閘,則接地指示燈以及手車位置指示燈閃爍,同時語音提示“請分接地開關”。

3) 斷路器處于合閘狀態，接地開關也處于合閘狀態，如誤將手車從試驗狀態切換為工作狀態，則語音提示“請分斷路器，請分接地開關”。

4、人體感應功能

當有操作者站在柜前距離小雨50cm停留2秒后，自動啟動柜內照明。操作者離開10秒后，自動停止。如果高壓帶電，有人體靠近，則語音提示“高壓帶電、請勿靠近”。

5、柜內照明功能

可通過照明模式按鈕選擇照明模式，共有兩中模式：

* 自動模式：根據人體感應開啟柜內照明或關閉；

* 手動模式：照明輸出接點常閉；

   6、操作開關功能

1) 分合閘操作;

2）儲能操作；

3）遠方/就地操作；

7、液晶顯示

1) 開機后,設備自檢,如果自檢通過則顯示開機畫面,停頓2秒后進入正常工作界面。



2) 正常工作界面下,會顯示 A、B路的環境溫濕度;



               3) 參數設置

* 可設置環境溫度上下限，環境濕度上下限；

* 可設置時間和日期；

* 可設置通信站號；

* 可設置加熱模式；



     環境溫濕度設置                時間設置

站號及加熱模式設置

設置操作說明

* 在正常工作界面，按“設置”鍵進入設置界面；

* 在設備界面,“照明”按鍵定義為“返回”;

* 每個界面會有光標表示當前設置項;

* 按“上調”或“下調”鍵可設置選中參數;

* 按“設置”鍵確認此參數，并跳到下一參數;

* 按“返回”鍵返回上一參數；

* 到達最后一個參數后,按“設置”鍵進入下一頁；

* 到達第一個參數后，按“返回”鍵進入上一頁；

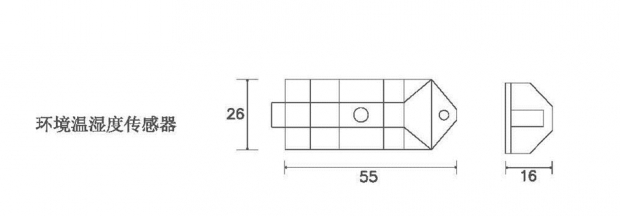

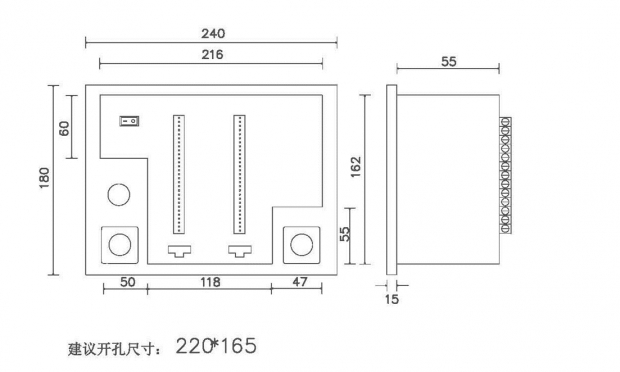

三、安裝尺寸（單位:mm）

四、使用環境

1、海拔高度小于2000米,特殊情況可以達到4000米；

2、主機工作環境：-10℃---60℃；

3、空氣相對濕度：90%（25℃）50%（40℃）；

4、使用地點不得有腐蝕性氣體、蒸汽、導電塵埃、不得有

  爆炸性氣體和破壞絕緣性氣體；

5、安裝地點具有防風、防雨和防塵設施；

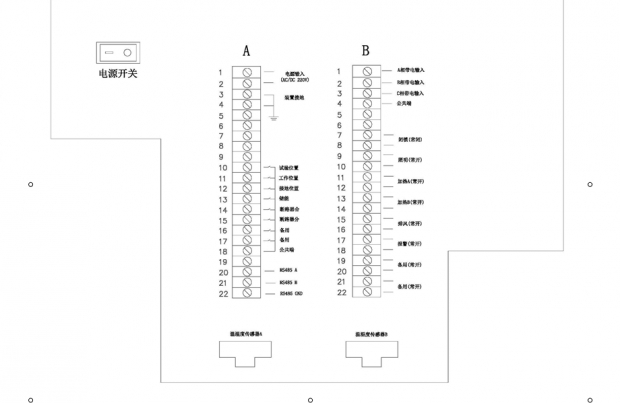

五、接線圖



六、通信規約

1、通信參數

采用標準的MODBUS（RTU模式）通訊規約， RS-485通信接口, 波特率為9600BPS，1位起始位,8位數據位，無校驗，1位停止位，共10位。出廠時站址和通訊波特率已設好了，站址為01。

CRC校驗權值為CRC-16=X16+X15+X5+1;

2、報文格式

1． 主站詢問下行報文格式：

地址+功能碼+起始地址+字長度+16位CRC校驗碼

站號	功能碼	起始地址		數據字長度		校驗碼
ADD	03H	高	低	高	低	低	高

地址可以16位的任意地址，但當前有些地址數據意義未定義，會返回全0數據。詳細見第三節表格。

2． 從站應答上行報文格式：

地址+功能碼+字長度+數據+16位CRC校驗碼

站號	功能碼	數據字長度		數據	校驗碼
ADD	03H	高	低	xxH	低	高

3、 數據定義

地址（字）	數據定義	備注
0000H ---03FAH	無線測溫型號操控裝置數據區域，本型號無效，讀取返回不確定數據。
03FBH ---03FEH	從低地址到高地址依次為: 環境溫濕度A的溫度值; 環境溫濕度A的濕度值; 環境溫濕度B的溫度值; 環境溫濕度B的濕度值; 所有數值需要除以10采集實際值;	例： 0100H表示的數是256,則其代表的實際溫度是25.6℃,其代表的濕度是25.6%;
03FFH	無線測溫型號操控裝置數據區域，本型號無效，讀取返回不確定數據。
0400H---07FEH	無線測溫型號操控裝置數據區域，本型號無效，讀取返回不確定數據。
07FFH	開關狀態字；從最低位到最高位依次表示16個開關量的狀態,1表示閉合或有效,0表示分開或無效； 依次定義為（最低位到最高位）：   1、試驗位置  2、工作位置 3、接地位置 4、儲能  5、斷路器合 6、斷路器分 7、備用   8、備用   9、高壓帶電 10-16、未定義	例： 0001H表示試驗位置有效,其他都是無效。 0102H表示高壓帶電有效，工作位置有效,其他無效。
