開關柜智能顯控裝置

RCZK-3

使

用

一、 概述---------------------------------------------------------------1

1、 前言-----------------------------------------------------------1

2、 裝置正面效果圖---------------------------------------------2

3、 技術指標---------------------------- -------------------------3

二、 操作說明----------------- ----------------------------------------4

1、 模擬顯示---------------------- -------------------------------4

2、 溫濕度功能------------------------------ --------------------7

三、 安裝尺寸------------------------------ ---------------------------8

四、 使用環境---------------------------------------------------------8

五、 接線圖------------------------------------------------------------9

一、概述

1、前言

首先非常感謝您選擇我公司的產品。

本產品根據國家電力行業“五防”的要求開發。廣泛適用于3-35KV戶內各類高壓開關柜。具有如下功能：

* 一次動態模擬圖顯示；

* 儲能指示；

* 高壓帶電顯示及閉鎖；

* 環境溫濕度控制；

* 加熱斷線報警；

* RS485通訊接口；

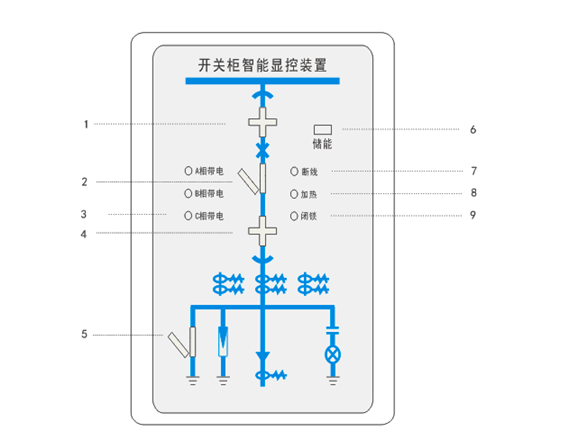

2、裝置正面效果圖



1、試驗/工作位置指示1；

2、斷路器分合指示；

3、三相帶電顯示；

4、試驗/工作位置指示2；

5、接地開關分/合指示；

6、儲能指示；

7、加熱斷線指示；

8、加熱指示；

9、閉鎖指示；
3、技術指標

 1) 電氣參數

工作電壓:AC/DC 220V；

功耗：小于10W；

絕緣：大于100兆歐；

 2) 工作溫度

范圍：-20℃----65℃;

 4) 介質強度

大于AC2000V;

 5) 相對濕度

  小于95%;

 6) 抗電磁干擾性能

         符合IEC255-22標準規定;

二、操作說明

1、模擬顯示

1) 斷路器狀態顯示

斷路器合閘且分閘接點正常時,紅色合閘指示燈亮:

斷路器分閘且合閘接點正常時,綠色的分閘指示燈亮:

2) 手車位置顯示

工作位置接點閉合時,紅色的垂直手車工作位置指示燈亮：

試驗位置接點閉合時,綠色的水平手車試驗位置指示燈亮:

手車位于工作位置和試驗位置之間時，紅色的垂直手車工

作位置指示燈和綠色的水平手車試驗位置燈同時閃爍:

手車移出開關柜時,垂直手車工作位置指示燈和水平手

車試驗位置燈均熄滅:

3) 接地開關位置顯示

接地開關無源接點輸入閉合時,紅色的垂直接地開關位

置指示燈亮表示接地開關處于合閘狀態:

接地開關無源接點輸入分開時,率色的斜向接地開關位置

指示燈亮表示接地開關處于分閘狀態:

4) 彈簧儲能顯示

 彈簧儲能無源接點輸入閉合時,儲能指示燈亮:

彈簧儲能無源接點輸入分開時,儲能指示燈滅:

 5) 高壓帶電顯示

ABC三相中有帶電相的時候，對應的高壓帶電指示燈亮，

  ABC三相啟輝電壓:額定相電壓*（0.15-0.65）；

  ABC三相閉鎖電壓:額定相電壓*（0.15-0.65）；

如果三相帶電指示燈都不亮,則本裝置的閉鎖指示燈

 滅,閉鎖輸出端子常開。如果有至少一相帶電，則閉鎖

 指示燈亮，閉鎖輸出端子常閉。
2、溫濕度功能

可按照給定范圍控制柜內溫度。溫濕度控制功能的試驗方法如下：

將端子19和端子20串聯到220V/100W白熾燈回路，端子30與端子31之間接入傳感器輸出端，將金屬容器注入沸水并加熱，此時白熾不亮；當將傳感器探頭由金屬容器上方逐漸下移，大約距水面100至150mm左右時，白熾燈亮；斷開白熾燈回路，白熾燈滅，面板上的斷線指示燈亮，端子23與端子24之間導通；恢復白熾燈回路，傳感器繼續下移至40℃以上的環境中時，白熾燈滅；傳感器繼續下移至65℃以上的環境中時，端子23與端子24之間導通。

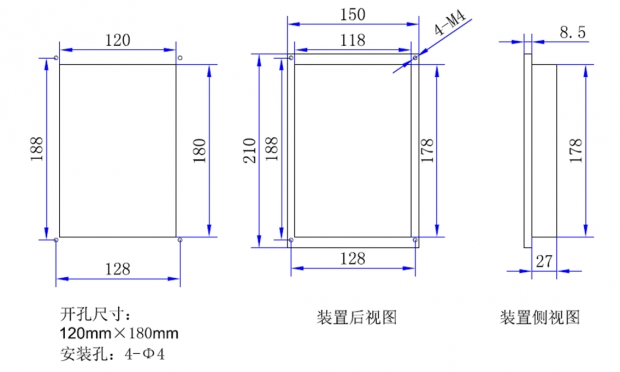

三、安裝尺寸（單位:mm）



四、使用環境

1、海拔高度小于2000米,特殊情況可以達到4000米；

2、主機工作環境：-10℃---60℃；

3、空氣相對濕度：90%（25℃）50%（40℃）；

4、使用地點不得有腐蝕性氣體、蒸汽、導電塵埃、不得有

  爆炸性氣體和破壞絕緣性氣體；

5、安裝地點具有防風、防雨和防塵設施；

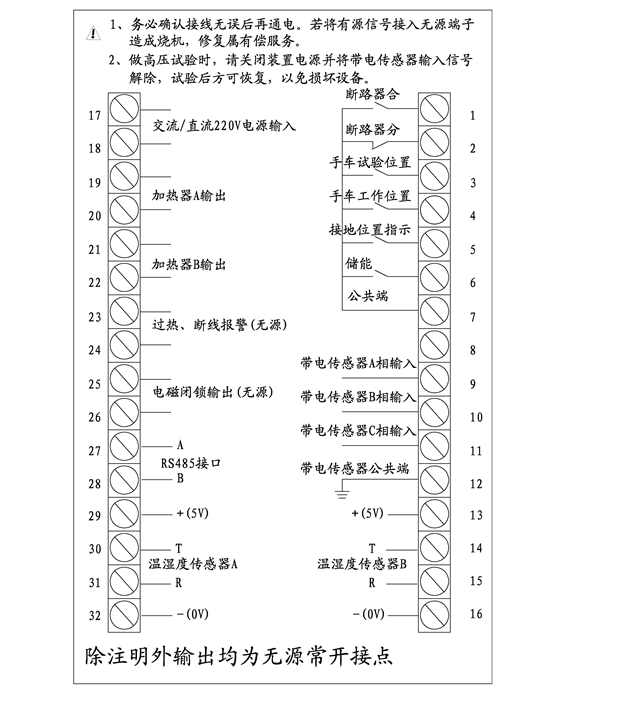

五、接線圖
